超大型專業化干散貨碼頭皮帶清掃解決方案
概述
皮帶傳動以其較高的性?xún)r(jià)比在運輸傳動中得到了廣泛的應用,是傳輸物料的主要設備之一，它具有輸送能力大、效率高、輸送距離長、耗能少、工作平穩可靠、操作維修方便等優點。因而被廣泛應用于冶金、煤炭、交通、能源、食品、化工、建材等國民經濟行業，在皮帶運輸過程中,膠帶的清潔維護是不容忽視的,尤其在運輸易粘著的物料時,清掃不干凈，膠帶出現運行不穩、灑料、跑偏、打滑等現象,造成工作環境惡劣，并直接影響到膠帶面的磨損及膠帶使用壽命。
為了更好的解決因清掃裝置清掃返程余料不徹底造成的一系列問題，我司秉著“為物料輸送提供優質、高效、環保、和諧的解決方案和優質服務”的使命，協同福建可門港物流有限公司、海峽物料輸送技術交流中心、中國地質大學（武漢）等多方資源，聯合攻關超大型專業化干散貨碼頭皮帶清掃解決方案。
工程概況
可門港4#、5#泊位碼頭為天然深水通用泊位，前沿水深27.5米。碼頭岸線全長663米，具備90萬平方米的大堆場、300萬噸即時堆存能力，是目前東南沿海超大型專業化干散貨中轉碼頭。I期工程設計2臺卸船機、1臺裝船機、2臺斗輪機，帶式輸送機17條（BC3A、BC5A/B、RB為可逆皮帶），設計帶寬B=1600，帶速3.5m/s，額定生產能力3000t/h,主要輸送鐵礦石、煤礦等。因帶速高、出力大，且物料復雜多樣，加上長期無間斷的生產運行，早期使用的清掃器使用3個月左右，便出現刮料不干凈，刀頭磨損等問題，既影響了工作環境又增加了日常維護成本。

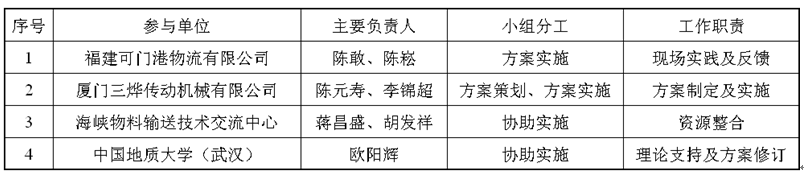

成員概況
項目分析
序號 |
末 端 因 素 | |
實施對策 |
1 |
刮刀磨損 | 物料復雜且設備長期運行，影響刮刀使用壽命 | 更換刮刀材質，采用陶瓷刮刀、鎢鋼刮刀、氣吹風刀等材質，優化清掃器結構 |
2 |
驅動滾筒表面凹凸不平 | 滾筒長期使用后出現磨損，造成表面呈凹凸?fàn)?，刮刀與皮帶無法貼緊，造成物料從縫隙中帶走 | 采用扭力器清掃器、氣吹清掃器并定期修復或更換磨損嚴重的滾筒，保證滾筒表面的平整度 |
3 |
雙向皮帶一級清掃器圓管變形 | 雙向皮帶運行時，刮刀與皮帶面積料，長期運行后物料越積越多，將圓管頂變形 | 優化傳統的清掃器調整結構，使具備現場簡易拆卸，根據皮帶運行方向?qū)嵉卣{(diào)節張緊 |
4 |
機械震動 | 機械運轉時產生震動，造成刮板與皮帶表面產生間接間隙，是機械運轉時的正常振動。 |
無 |
5 |
安裝位置不當 | 因設計階段存在缺陷，導致二級清掃器無法安裝 |
重新調整二道清掃器安裝位置 |
6 |
后期維護不到位 | 刮刀磨損后無及時調整張緊、更換刮刀 |
定期檢查、更換 |
7 |
物料復雜、多樣 | 輸送的介質含巴西礦、金粉、球頭礦、鎢礦等，特性多樣 |
無 |
8 |
船運、露天堆場 | 海上航行及露天轉載，使物料含水率高，粘性大 |
無 |
攻關概況
經過半年的觀察、分析與實踐，攻關小組認為碼頭輸送主要特點在于皮帶出力大，帶速快，皮帶抖動大，物料多樣，且設備長年高負荷運行，導致傳統聚氨酯清掃器刮刀磨損快，對皮帶凹凸表面適應性差，清掃不徹底。傳統聚氨酯清掃器在使用初期，刮刀面與皮帶面能夠形成良好的“線面”接觸，清掃效果良好；但使用一段時間后，刮刀磨損，刮刀面與皮帶面形成“面面”接觸，由于皮帶表面不平，致使物料從縫隙處被皮帶帶走，在返程過程中與梳形托輥、下平行托輥等接觸，余料直接掉落在棧橋、廊道上。新型的鎢鋼扭力器清掃器采用高耐磨鎢鋼刀頭，有效解決了磨損問題，使刮刀面與皮帶能長期保持“線面”接觸，達到良好的清掃效果；彈簧張緊機構配合內應力扭力器刮刀，一方面實現張緊自動補償，一方面當皮帶工作面工況變化時，扭力器能夠瞬間變形，防止皮帶與刮刀硬性接觸。針對類似斗輪機往返雙向皮帶，攻關小組提供了便于現場人為調整的張緊機構方案，運行人員只需在皮帶運行前，徒手松開回程尾輪上的清掃器，避免長期運行時尾輪清掃器處積料，造成刮刀架橫桿變形。
總結
大型專業化干散貨碼頭皮帶清掃問題是目前行業內普遍存在但又未能徹底解決的問題，作為此次攻關小組的主導成員之一，我司秉持“基于現場”、“整合資源”的理念，充分深入現場、理解現場、結合現場，整合各方面訊息，借助行業內多方資源，相信一定能夠攻克此行業難題，提供優質、環保、和諧的工作環境。
